Übersicht
Die Verschattungsanalyse ist ein praktisches Werkzeug, das Ihnen hilft, die Platzierung der PV-Module zu optimieren, indem es den jährlichen Verschattungsfaktor visualisiert. Mit diesem Tool können Sie:
Bereiche mit Verschattung identifizieren
Die Energieproduktion maximieren, indem Sie die Module strategisch platzieren
Datenbasierte Installationsentscheidungen treffen
Die Verschattungsanalyse zeigt auf, wie viel Sonnenlicht in verschiedenen Bereichen eines Dachs blockiert wird. Ein niedriger Verschattungsfaktor bedeutet, dass ein Bereich des Dachs mehr Sonnenlicht erhält, was zu einer höheren Energieausbeute führt.
Wann sollte ich die Verschattungsanalyse verwenden?
Die Verschattungsanalyse ist nützlich, wenn:
Die Platzierung der PV-Module geplant wird: Stellen Sie sicher, dass die Module in Bereichen mit dem geringsten Verschattungsfaktor positioniert werden.
Bewertung der bestehenden Systeme: Beurteilung, ob die Platzierung der PV-Module für eine bessere Effizienz angepasst werden muss.
Durch das Aktivieren der Verschattungsanalyse können Sie schnell Dachbereiche oder einzelne PV-Module identifizieren, die weniger Sonnenlicht erhalten, und die Platzierungen entsprechend anpassen.
Wichtig: Das Verschieben der PV-Module oder das Erstellen neuer Modulfelder aktualisiert die Verschattungsfaktor-Werte in Echtzeit.
Wie man die Verschattungsanalyse verwendet

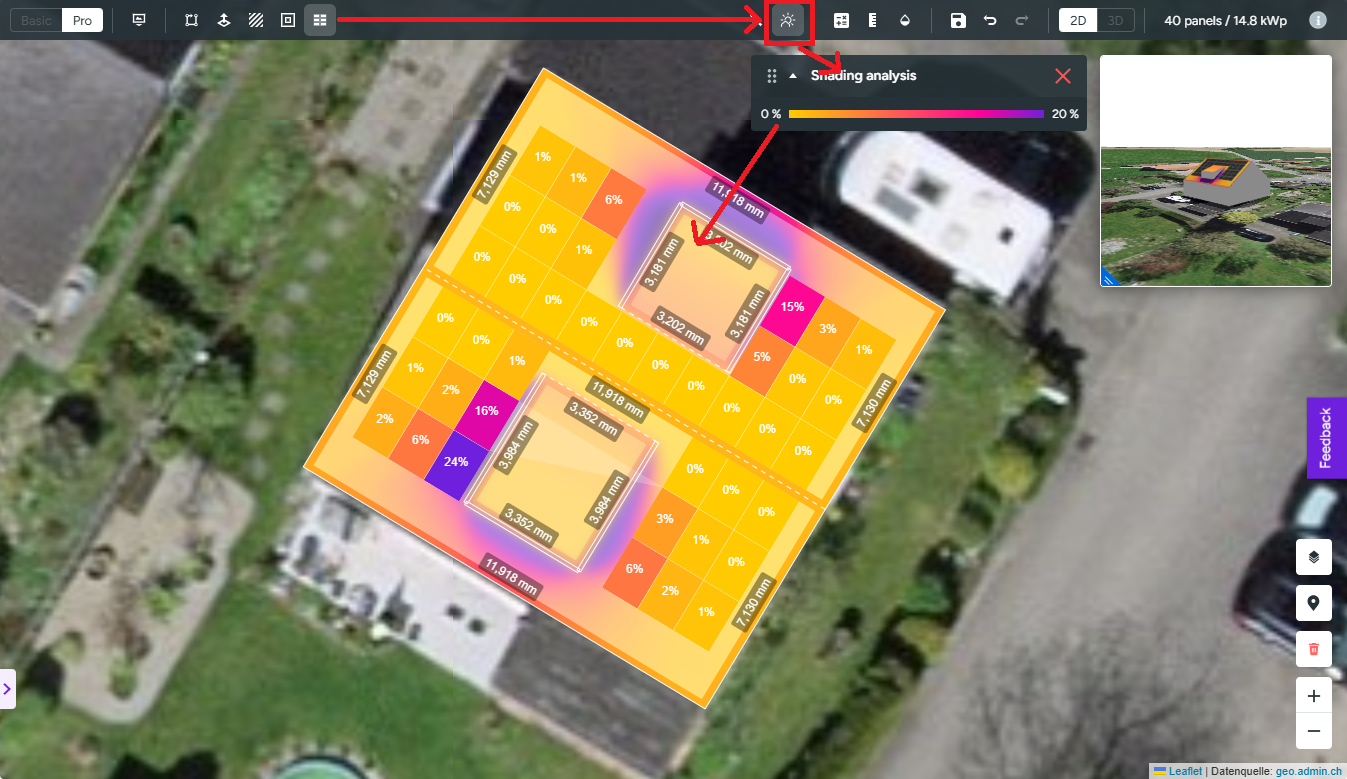

Verschattungsanalyse aktivieren: Klicken Sie auf das <image> Symbol, um die Verschattungsanalyse zu aktivieren.
Verschattung analysieren: Beobachten Sie, welche Bereiche des Dachs oder der Module von Verschattung betroffen sind. Die farbkodierte Verschattungsfaktor-Visualisierung hebt Bereiche mit Verschattung hervor, was es einfacher macht, die beste Platzierung der Module zu bestimmen.
Modulplatzierung optimieren: Wenn bestimmte Dachabschnitte hohe Verschattungsfaktoren aufweisen, überlegen Sie sich alternative Platzierungen, oder ob Module dort überhaupt sinnvoll sind. Die Module werfen in den Berechnungen selbst keinen Schatten.
Verschattungsanalyse deaktivieren: Klicken Sie auf das "X" im Untermenü-Fenster, deaktivieren Sie die Verschattungsanalyse in der Toolbar oder wechseln Sie zu einem anderen Werkzeug.
Nur die Verschattungsfaktor-Werte auf dem Dach anzeigen: Klicken Sie auf „Deckkraft des Moduls“ in der Toolbar, um die Module und Verschattungsfaktor-Werte auszublenden, sodass Sie einen ungehinderten Blick auf das Dach haben.
Wichtig: Module, die mit einer aufgeständerten Unterkonstruktion montiert sind, verursachen keine Selbst-Verschattung.

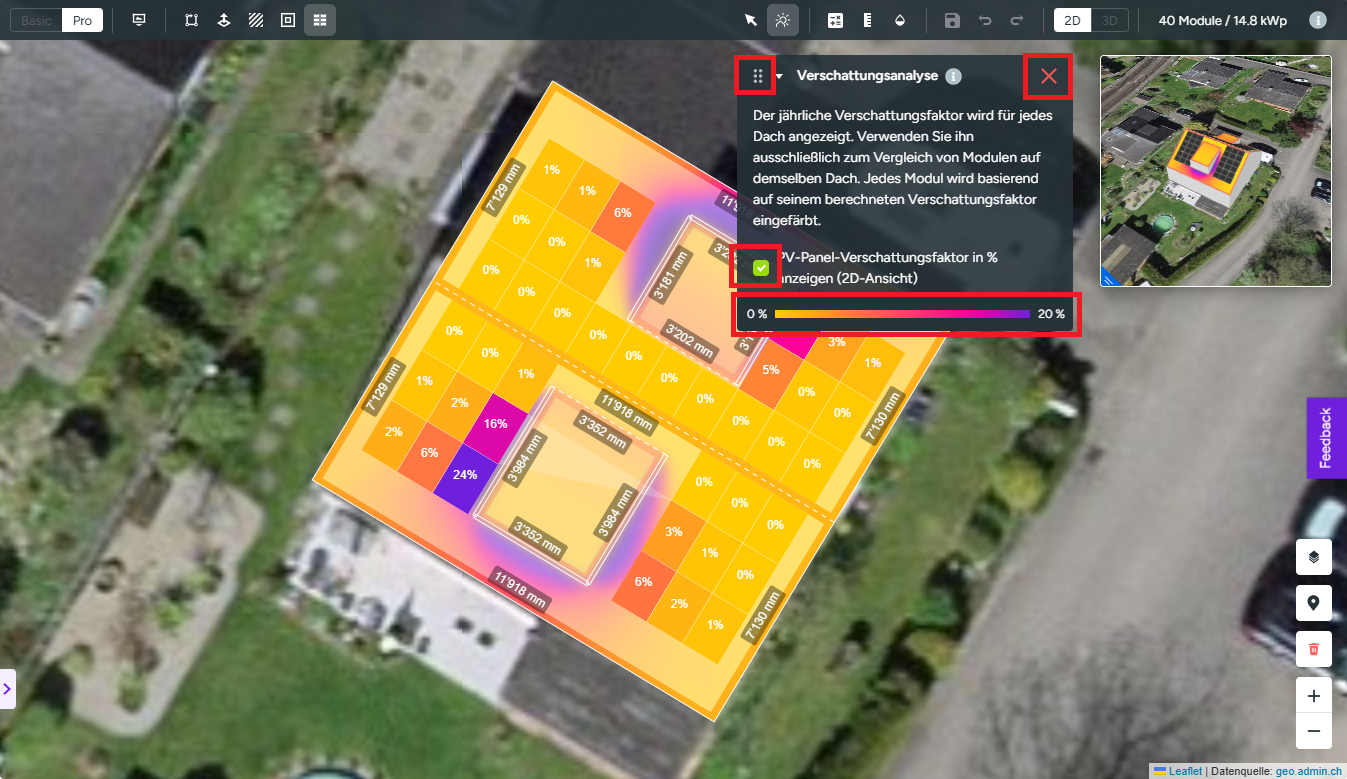

Legende für die farbliche Visualisierung des Verschattungsfaktors
Verschieben oder minimieren Sie das Untermenü-Fenster.
Blenden Sie die Werte für den Verschattungsfaktor einzelner Module für eine klarere Übersicht aus.
Visualisierung Verschattungsfaktor: 2D vs. 3D Ansichten
2D Ansicht: Der Verschattungsfaktor wird sowohl auf dem Dach als auch auf den einzelnen Modulen visualisiert.
3D Ansicht: Der Verschattungsfaktor wird nur auf dem Dach visualisiert.
