Wie definiert man die Höhe eines Gebäudes?

    Einführung

    Im Pro Mode können Sie die Höhe eines Gebäudes genau festlegen. So gehen Sie vor:
    • Wählen Sie einen Punkt, eine Kante oder eine Fläche aus und ziehen Sie sie nach oben oder unten. Diese Methode erhält die Kontinuität des Daches und wirkt sich auf alle verbundenen Punkte und Kanten gemäss üblicher Dachgeometrien aus.

    • Verwenden Sie den gelben Kreis/Pfeil auf der Dachfläche, um deren Neigung und Richtung festzulegen. Diese Methode sollte nur für Gebäude mit nur einer Dachfläche, wie z. B. ein Pultdach, verwendet werden, da die Kontinuität von Dächern mit mehr als einer Dachfläche leicht verloren gehen kann. Bei Gebäuden mit mehreren Dachflächen empfiehlt es sich, das Dach zu extrudieren, indem man die Höhe der höchsten inneren Kante, die den First des Daches darstellt, ändert.

    In diesem Artikel wird erläutert, wie Sie die Höhe durch Ziehen von Punkten, Kanten und Flächen ändern können.

    Wichtige Punkte

    • Wenn Sie die Höhe eines Knotens oder einer Kante ändern, werden die verbundenen Knoten oder Kanten automatisch angepasst. Auf diese Weise können Sie andere Hauptteile des Daches entsprechend gängiger Dachgeometrien extrudieren.

    • Wenn Sie die Höhe des Gebäudes durch Ziehen von Punkten oder Kanten ändern, achten Sie darauf, dass Sie nicht versehentlich die gelben Pfeile verschieben. Dies kann zu unerwünschten Ergebnissen führen. Verwenden Sie in diesem Fall die Funktion "Rückgängig machen", um zum vorherigen Zustand zurückzukehren.

    Grundlagen

    Nachdem Sie das Dach des Gebäudes gezeichnet haben, müssen Sie im nächsten Schritt seine Höhe festlegen. Hier sind einige wichtige Punkte, die Sie beachten sollten, bevor Sie beginnen:
    • Anfangshöhe:

      • Das gesamte Dach beginnt bei einer Höhe von 3000 mm.

    • Punkte und Unterpunkte:

      • Das Dach besteht aus Punkten, Kanten und Unterpunkten.

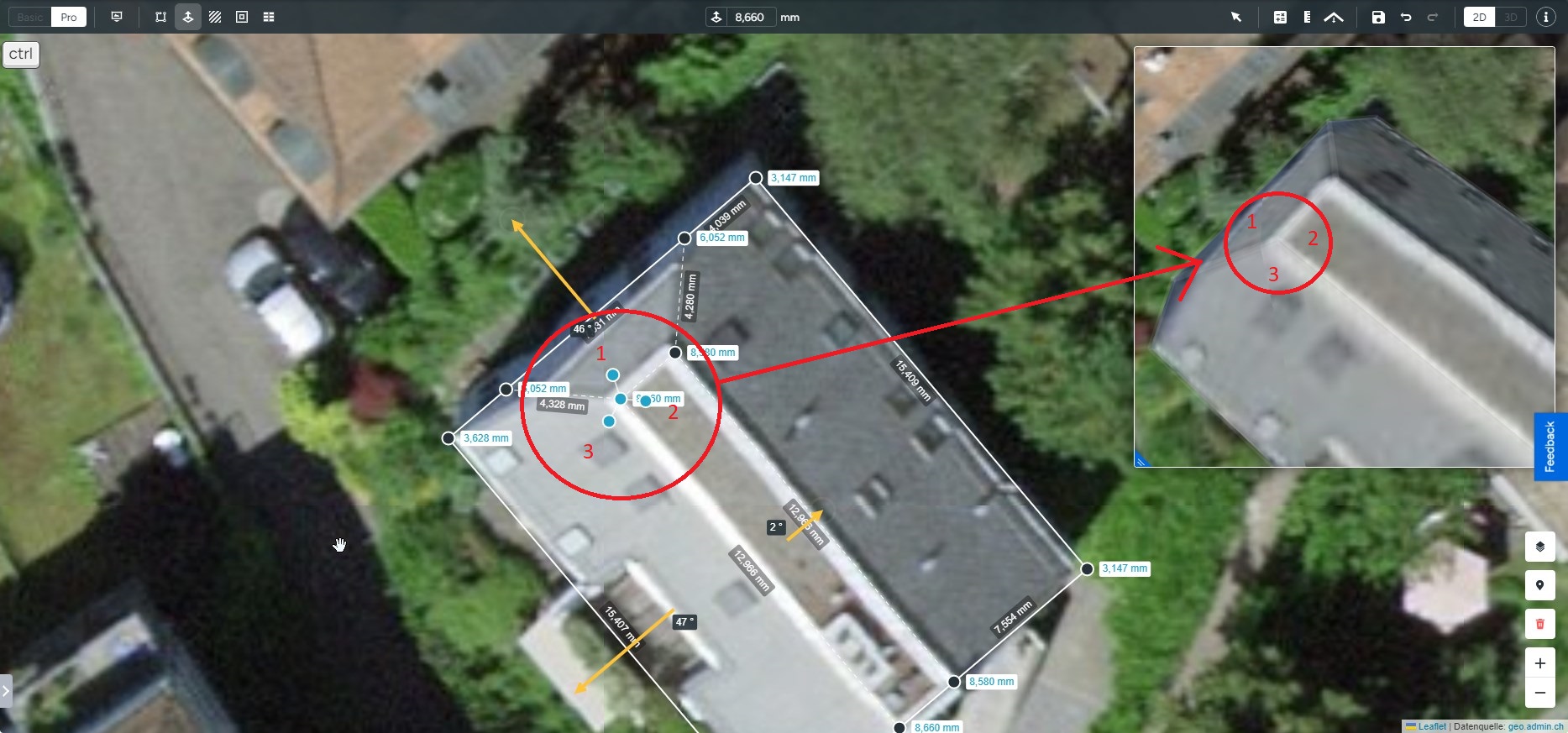

      • Unterpunkte geben die Höhe bestimmter Abschnitte des Daches an. Wenn ein Punkt von drei Dachflächen geteilt wird, hat er drei Unterpunkte, von denen jeder die Höhe der jeweiligen Dachfläche angibt.

    • Auswahl:

      • Die Auswahl von Kanten und Flächen im Höhenwerkzeug funktioniert anders als bei anderen Werkzeugen. Wenn Sie eine Fläche oder eine Kante auswählen, wählen Sie eigentlich deren Punkte aus.

    • Farbindikatoren:

      • Wenn das Dach nicht flach ist, können seine Punkte und Unterpunkte unterschiedliche Farben haben. Dies zeigt an, dass sie sich auf unterschiedlichen Höhen befinden. Die Höhen können Sie in der Symbolleiste sehen.

    • Genaue Höhen definieren:

      • Wenn Sie die genaue Höhe eines Teils des Daches kennen, können Sie eine Kante oder einen Punkt auswählen und die Höhe in der Symbolleiste festlegen.

    • Höhen ausgleichen:

      • Um mehrere Punkte, Kanten oder Flächen auf dieselbe Höhe zu bringen, wählen Sie diese aus und klicken Sie in der Symbolleiste auf die Schaltfläche „Alle Höhen ausgleichen auf ...“.

      • Dies ist nützlich, um sicherzustellen, dass eine Kante parallel zum Boden verläuft. Wählen Sie einfach die Kante aus und klicken Sie auf die Schaltfläche „Alle Höhen ausgleichen auf ...“.

    Höhen durch Eingabe genau festlegen

    Ändern der Höhe von Innenkanten

    Bei den meisten Dächern wird durch das Anheben des Dachfirstes automatisch der Hauptteil des Daches extrudiert, deswegen ist dies ein wichtiger Schritt beim Modellieren eines Daches.

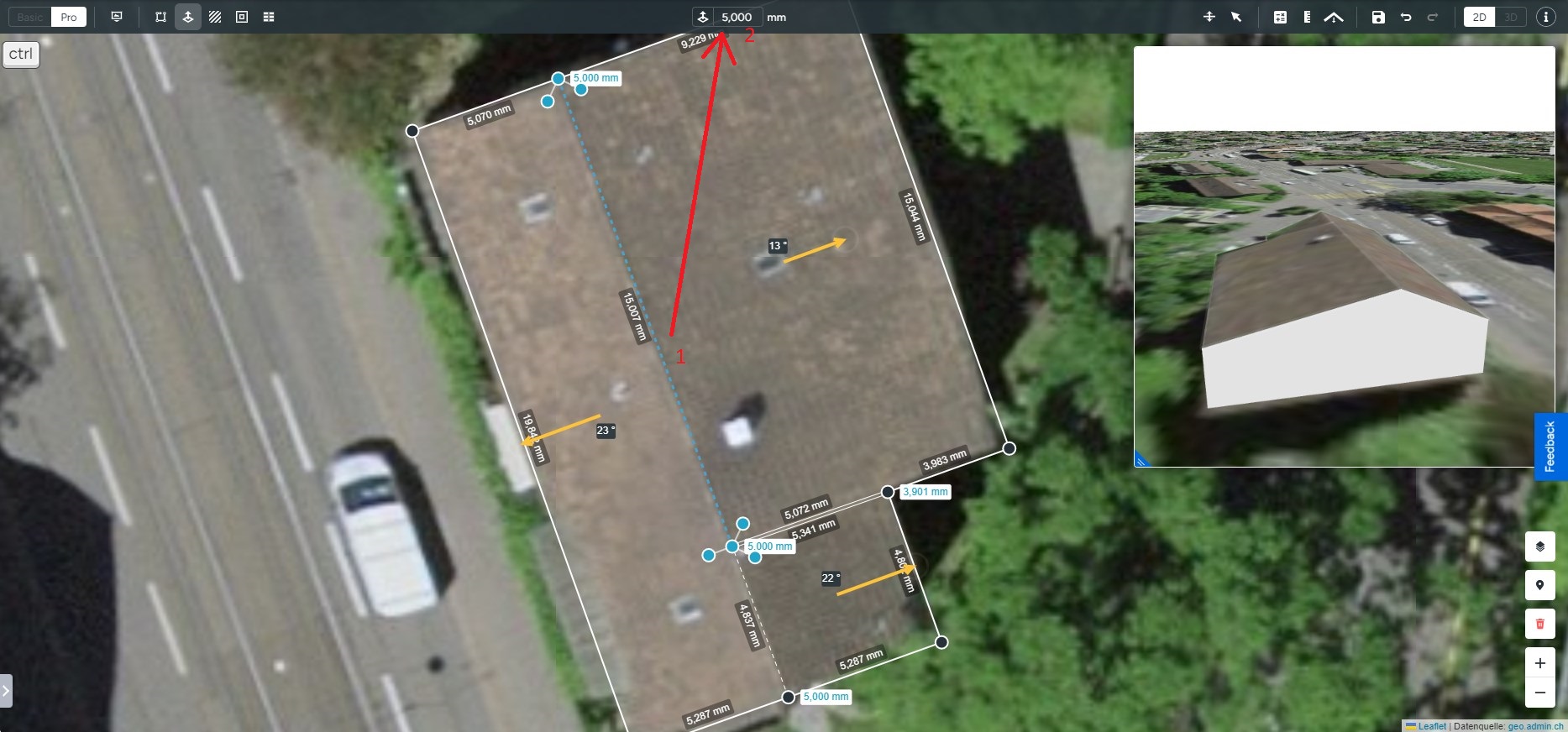

    So ändern Sie die Höhe der inneren Kanten (First), während sie parallel zum Boden bleiben:

    1. Wählen Sie eine innere Kante aus, die parallel bleiben soll. In der Regel ist das der Hauptfirst des Daches.

    2. Klicken Sie und halten Sie die Maustaste gedrückt, während Sie die Kante nach oben ziehen, um ihre Höhe festzulegen.

    Wenn Sie einen Punkt oder eine Kante ändern, werden die verbundenen Punkte oder Kanten automatisch angepasst, um Ihnen zu helfen, die anderen Hauptteile des Daches gemäß den gängigsten Dachgeometrien zu extrudieren.

    Wichtig: Nutzen Sie unbedingt unsere Hilfslinien, um einen symmetrischen Umriss des Daches zu zeichnen. Denn wenn der Umriss des Daches nicht symmetrisch ist, wird auch das resultierende Dach nicht symmetrisch sein!

    Die Hilfslinien helfen Ihnen, Verzerrungen des Daches im Kartenmaterial zu korrigieren.

    Ändern der Höhe der Außenkanten

    So ändern Sie die Höhe der Außenkanten und stellen die Neigung ein:

    1. Wählen Sie einen äußeren Punkt oder eine Kante des Daches aus.

    2. Klicken Sie und halten Sie die Maustaste gedrückt, während Sie nach oben oder unten ziehen, um die Höhe anzupassen.

    Bei komplexen Dächern kann sich diese Aktion auf andere Kanten auswirken, um die ebene Fläche zu erhalten.

    Ändern der Höhe des gesamten Gebäudes

    So ändern Sie die Höhe des gesamten Gebäudes:

    1. Wählen Sie die Dachfläche bzw. die Dachflächen aus, die Sie anpassen möchten (für mehrere Dachflächen - aktivieren Sie „Auswählen & Verschieben“ oder halten Sie die SHIFT gedrückt).

    2. Klicken Sie und halten Sie die Maustaste gedrückt, während Sie sie nach oben oder unten ziehen, um die Höhe zu ändern.

    Wichtig: Wenn ein Gebäude mehrere Dachflächen hat, wird durch die Auswahl und Änderung der Höhe einer einzelnen Dachfläche nicht die Höhe des gesamten Gebäudes verändert, sondern nur die Höhe der ausgewählten Dachfläche. In den meisten Fällen sollten Sie die Höhe der einzelnen Flächen nicht ändern. Dies kann aber ein wichtiger Schritt beim Zeichnen bestimmter Arten von Dachgauben sein.
