Vue d'ensemble
L'analyse d'ombrage est un outil puissant qui vous aide à optimiser le placement des panneaux PV en visualisant la perte annuelle d'irradiation due à l'ombrage. En utilisant cet outil, vous pouvez :
Identifier les zones avec un ombrage minimal
Maximiser la production d'énergie en plaçant les panneaux de manière stratégique
Prendre des décisions d'installation basées sur les données
L'analyse d'ombrage met en évidence la quantité de lumière solaire bloquée dans différentes zones d'un toit plat. Un facteur d'ombrage plus bas indique qu'une section du toit reçoit plus de lumière solaire, ce qui entraîne une plus grande production d'énergie.
Quand utiliser l'Analyse d'Ombrage
L'analyse d'ombrage est utile lorsque :
Vous planifiez le placement des panneaux PV : Assurez-vous que les panneaux sont positionnés dans les zones avec le moindre impact d'ombrage.
Vous évaluez des installations existantes : Évaluez si la position des panneaux PV doit être ajustée pour améliorer l'efficacité.
En activant l'analyse d'ombrage, vous pouvez rapidement identifier les sections du toit ou les panneaux PV individuels qui reçoivent moins de lumière solaire et ajuster les placements en conséquence.
Important : Déplacer les panneaux PV ou créer de nouveaux champs de panneaux mettra à jour les valeurs du facteur d'ombrage en temps réel.
Comment utiliser l'Analyse d'Ombrage

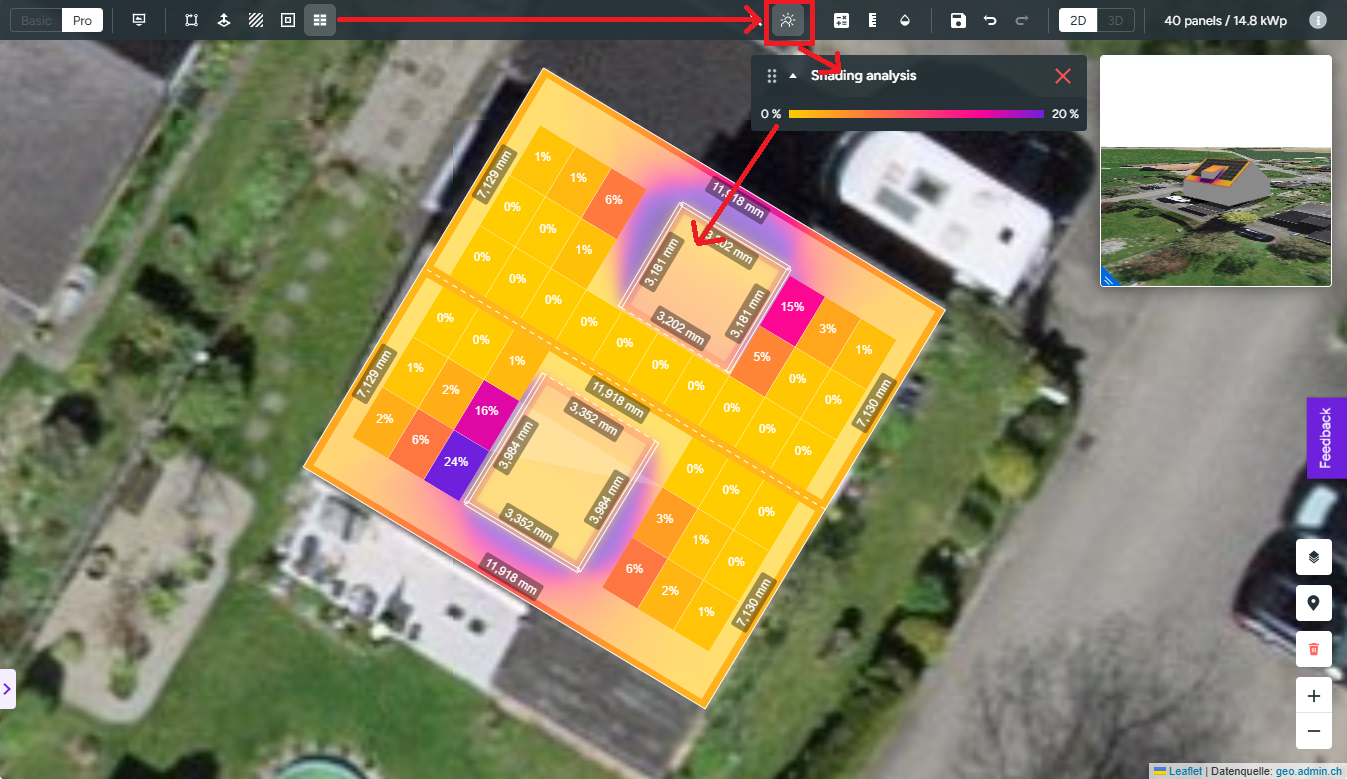

Activer l'analyse d'ombrage : Cliquez sur l'icône <image> pour activer l'analyse d'ombrage.
Analyser l'impact de l'ombrage : Observez les zones du toit ou des panneaux qui subissent l'ombrage. La visualisation du facteur d'ombrage coloré met en évidence les zones avec le plus et le moins d'ombrage, facilitant ainsi la détermination du meilleur placement.
Optimiser le positionnement des panneaux : Si certaines sections du toit ont des facteurs d'ombrage élevés, envisagez des placements alternatifs pour maximiser l'exposition. Les panneaux eux-mêmes ne projettent pas d'ombres dans les calculs.
Désactiver l'analyse d'ombrage : Cliquez sur "X" dans le panneau de contrôle, désélectionnez l'analyse d'ombrage dans la barre d'outils ou passez à un autre outil.
Voir uniquement les valeurs du facteur d'ombrage sur le toit : Cliquez sur "Opacité du panneau" dans la barre d'outils pour rendre les panneaux et les valeurs du facteur d'ombrage transparentes, permettant une vue dégagée du toit.
Important : Les panneaux montés sur des toits plats ne causent pas d'auto-ombrage.

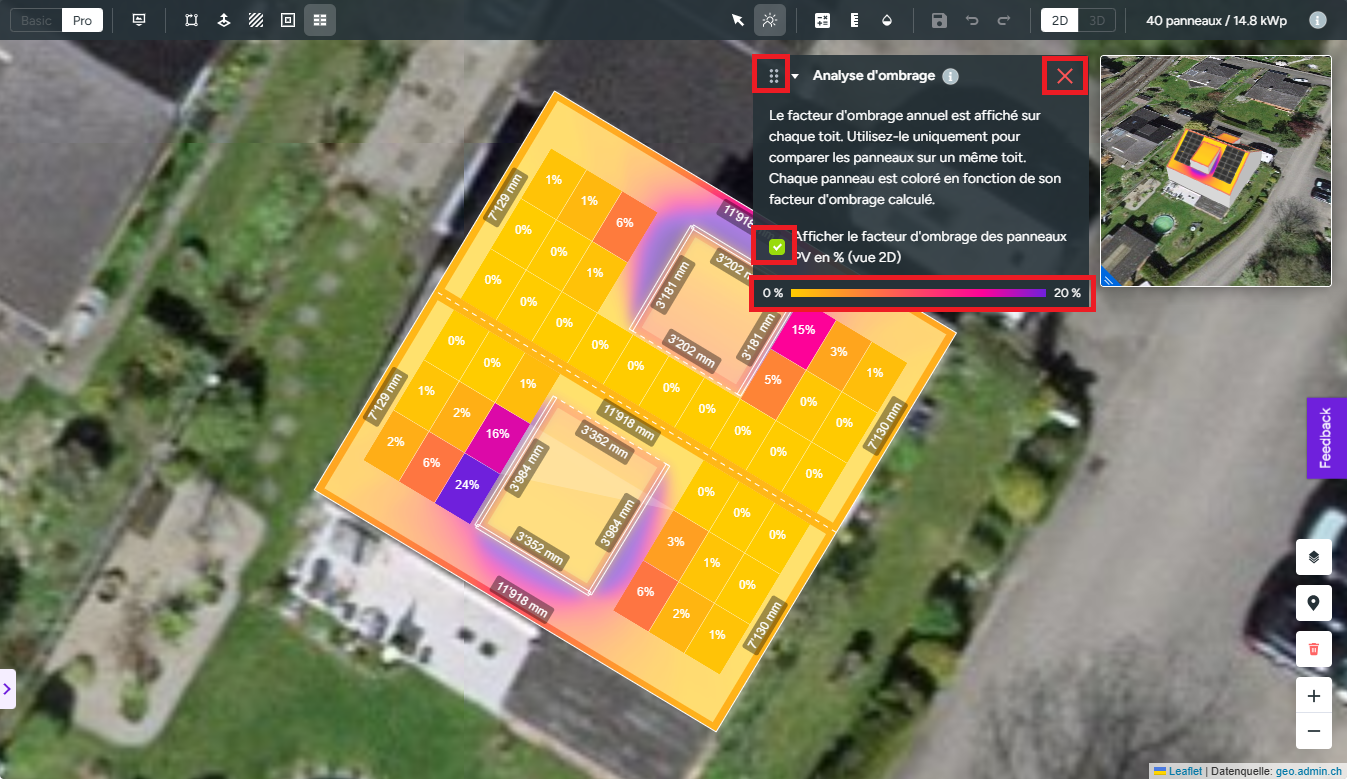

Fonctions supplémentaires dans le panneau de contrôle :
Voir la légende pour les valeurs d'impact de l'ombrage.
Déplacer ou minimiser le panneau de contrôle.
Cacher les pourcentages d'ombrage des panneaux individuels pour une vue plus claire.
Visualisation des données : Vue 2D vs Vue 3D
Vue 2D : Le toit plat et les couleurs d'ombrage des panneaux individuels sont affichés.
Vue 3D : Seules les couleurs du toit sont visibles, permettant une analyse plus large de l'ombrage.
