Comment définir la hauteur d'un bâtiment ?

    Introduction

    L'utilisation du mode Pro vous offre plus de contrôle sur la définition de la hauteur du bâtiment. Voici comment procéder :

    • Sélectionnez un point, une bordure, ou une forme du toit et faites-le glisser vers le haut ou vers le bas. Cette méthode préserve la structure du toit en ajustant automatiquement tous les points et bordures connectés selon la géométrie courante d’une toiture.

    • Utilisez-le cercle/fléche jaune sur le pan de toiture pour définir son inclinaison et sa direction. Cette fonctionnalité est adaptée uniquement aux bâtiments avec une pente simple, comme un toit en appentis, pour les toits avec plusieurs pans cette méthode peut modifier la géométrie. Pour les bâtiments avec plusieurs pans de toiture, nous recommandons d'ajuster la hauteur de la bordure la plus haute qui représente la crête du toit.

    Cet article permet d’explorer l’ajustement automatique des hauteurs en faisant glisser des points, des bordures et des formes du toit.

    Points Importants

    • Lorsque vous modifiez la hauteur d'un point ou d'une bordure, cela ajustera automatiquement les éléments connectés de la toiture. Cela facilite la mise en volume 3D des autres parties du toit en suivant la géométrique courante d’une toiture.

    • Lorsque vous modifiez la hauteur du bâtiment en faisant glisser des points ou des bordures, veillez à ne pas déplacer accidentellement les flèches jaunes. Cela peut entraîner des résultats non souhaités. Si cela se produit, utilisez la fonction Annuler pour revenir en arrière.

    Les Bases

    Après avoir dessiné le toit du bâtiment, la prochaine étape est de définir sa hauteur. Voici quelques points clés à comprendre avant de commencer :

    • Hauteur Initiale :

      • Le toit entier est prédéfini avec une hauteur de 3000 mm.

    • Points et Points Secondaires :

      • Le toit est composé de points, de bordures et de points de secondaires.

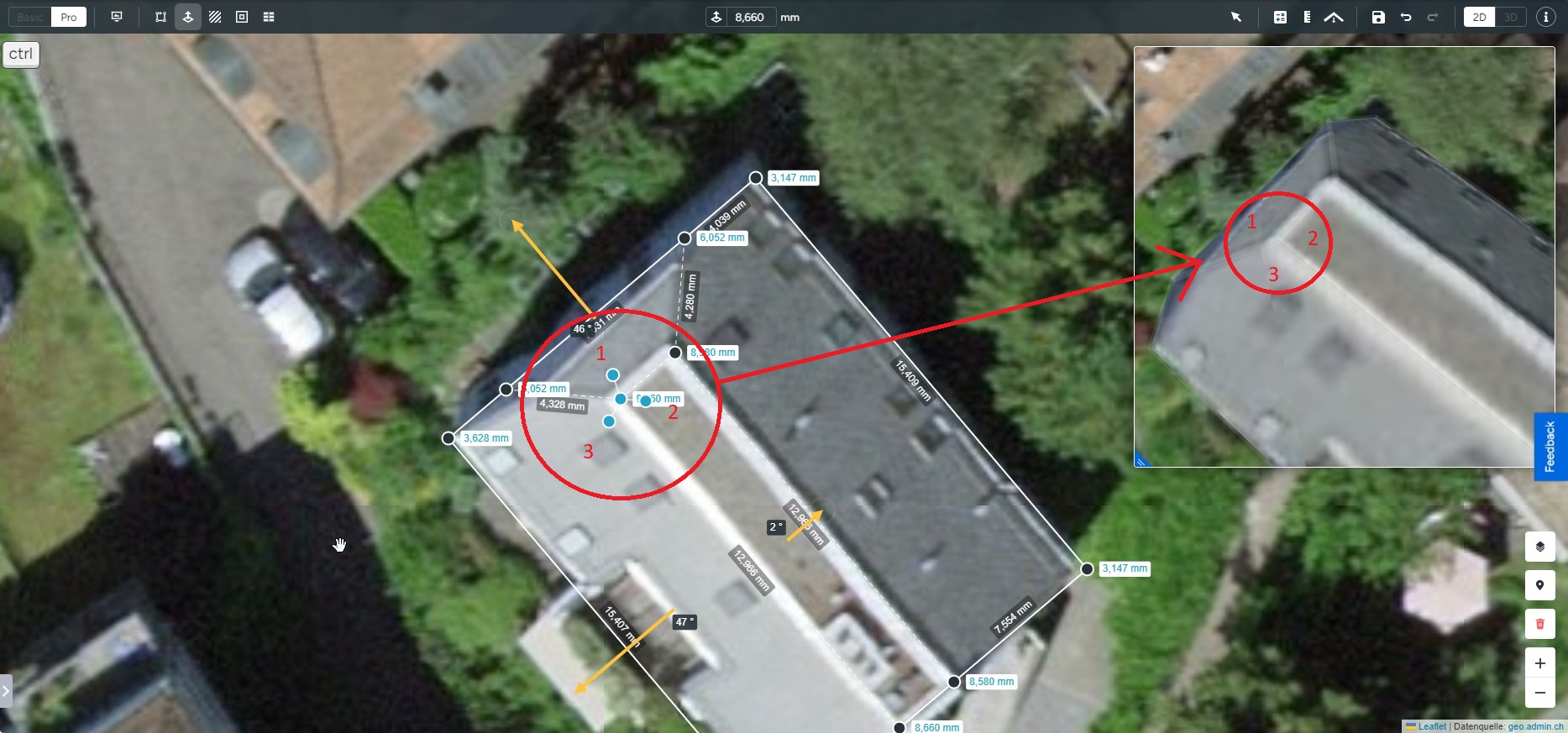

      • Les points secondaires sont des points qui se situent sous d'autres points existants et définissent la hauteur de sections spécifiques du toit. Par exemple, si un point est associé à trois pans de toiture, il comportera trois points secondaires, chacun indiquant la hauteur de son propre pan de toiture.

    • Sélection :

      • La sélection des bordures et des éléments dans l'outil Hauteur fonctionne différemment des autres outils. Lorsque vous sélectionnez une bordure ou un élément, vous sélectionnez en fait leurs points.

    • Indicateurs de Couleur :

      • Lorsque le toit n'est pas plat, les points et les points secondaires peuvent avoir une couleur différente. Cela indique qu'ils sont à des hauteurs différentes. Les hauteurs correspondantes sont affichées dans la barre d’outils.

    • Définition de Hauteurs Exactes :

      • Si vous connaissez la hauteur exacte d'une partie du toit, vous pouvez sélectionner une bordure ou un point et définir la valeur de hauteur dans la barre d'outils.

    • Égalisation des Hauteurs :

      • Pour aligner plusieurs points, bordures, ou formes à la même hauteur, sélectionnez-les et utilisez le bouton “Egaliser toutes les hauteurs à...” dans la barre d’outils

      • Cette fonctionnalité est utile pour s'assurer qu'un bord est parallèle au sol. Sélectionnez simplement le bord et cliquez sur le bouton "Égaliser toutes les hauteurs à...".

    Définition Précise des Hauteurs

    Modification de la Hauteur des Bordures Intérieures

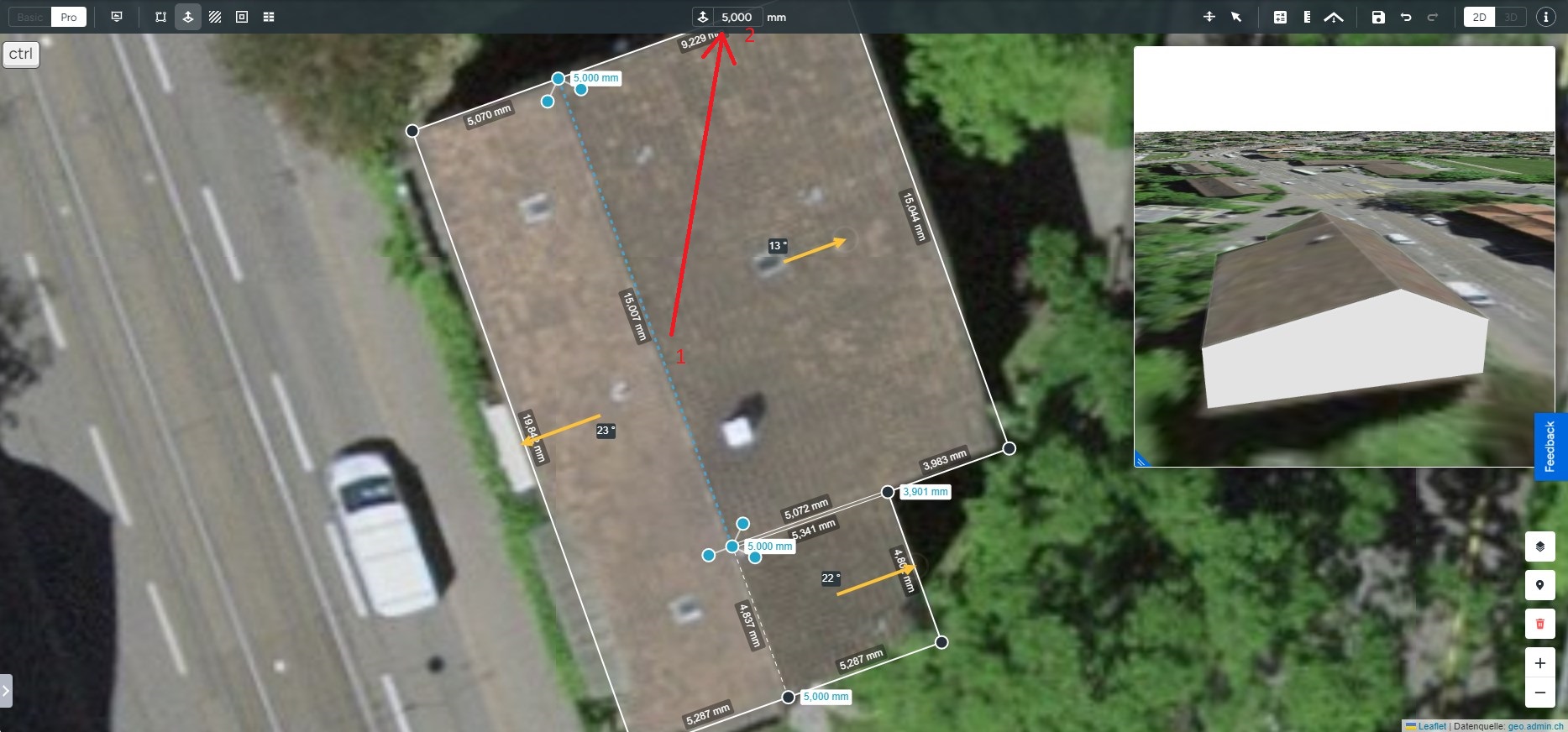

    Pour la plupart des toits, relever la crête, la bordure la plus haute, entraînera automatiquement l'élévation de la partie principale du toit, c’est une étape essentielle dans la modélisation.
    Pour changer la hauteur des bordures intérieures tout en les maintenant parallèles au sol :

    1. Sélectionnez une bordure intérieure qui doit rester parallèle. Généralement, c’est la crête, la bordure la plus haute du toit.

    2. Cliquez et maintenez enfoncé tout en le faisant glisser vers le haut pour augmenter sa hauteur.

    Le changement d'un point ou d'une bordure ajustera automatiquement les éléments connectés pour vous aider à élever en 3D les autres pans de toiture selon les géométries de toit les plus courantes.
    Important : Il est essentiel d'utiliser nos lignes d'aide pour dessiner avec symétrie les bordures extérieures du toit. Si le contour du toit n'est pas symétrique, le reste du toit ne le sera pas non plus ! Les lignes d'aide vous aident à corriger les distorsions du toit que vous pouvez avoir sur le plan de la carte.

    Modifier la hauteur des bordures extérieures

    Pour modifier la hauteur des bordures extérieures et définir l'inclinaison :

    1. Sélectionnez un point ou une bordure extérieure du toit.

    2. Cliquez et maintenez enfoncé tout en faisant glisser vers le haut ou vers le bas pour ajuster la hauteur.

    Pour les toits complexes, cette action peut affecter d'autres bordures pour maintenir la forme en 3D.

    Modification de la hauteur de l'ensemble du bâtiment

    Pour modifier la hauteur de l'ensemble du bâtiment tout en le maintenant plat :

    1. Sélectionnez le toit ou les toits que vous souhaitez ajuster (pour plusieurs toits - activez Sélectionner et Déplacer ou maintenez la touche SHIFT enfoncée).

    2. Cliquez et maintenez enfoncé tout en faisant glisser vers le haut ou vers le bas pour modifier la hauteur.

    Important : Si un bâtiment comporte plusieurs toits, modifier la hauteur d'un toit ne permettra pas de maintenir une surface plane pour l'ensemble du bâtiment ni d'augmenter sa hauteur globale. Dans la plupart des cas, vous ne devez pas ajuster la hauteur des différentes formes de toit. Cette action ne devrait être utile que lors de la conception de certains types spécifiques de lucarnes.
